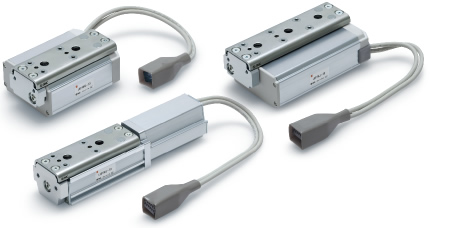

スライドテーブルLES Series

・タクトタイムの短縮

・繰返し位置決め精度:±0.05mm

・最大押て推力:180N

最大加減速度:5,000mm/s²
最大速度:400mm/s

・2種類のモータ選択可能

ステップモータ(サーボDC24V)
サーボモータ(DC24V)

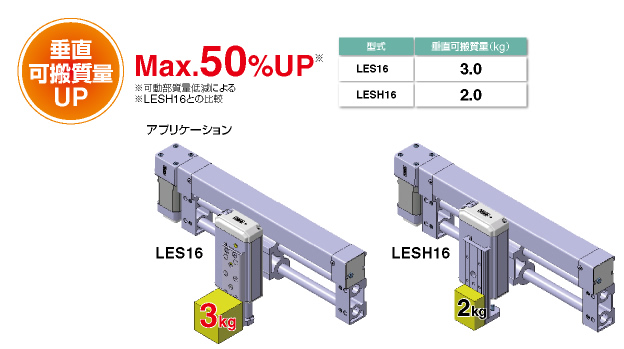

|薄型タイプ LES Series / サイズ : 8,16,25

|高剛性タイプ LESH Series / サイズ : 8,16,25

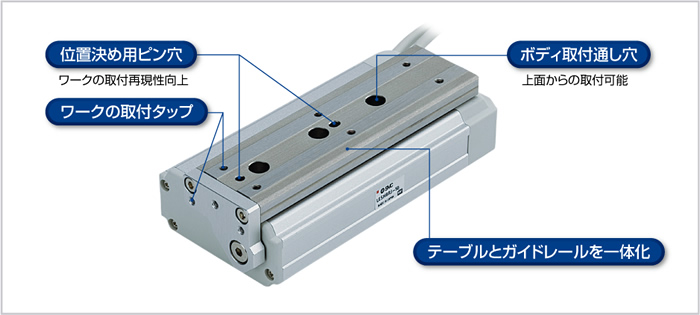

ガイドレールとテーブルを一体化

詳細を表示

循環式リニアガイド採用

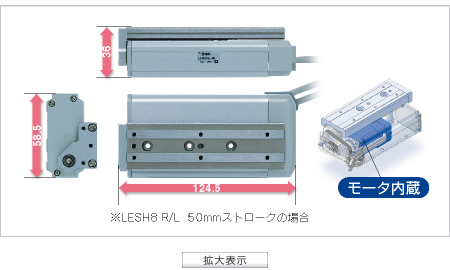

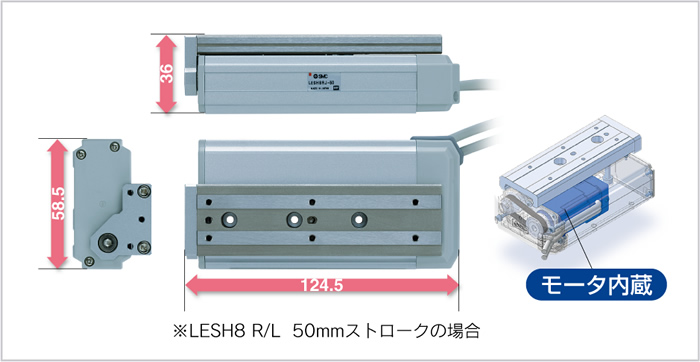

コンパクト・省スペース

詳細を表示

・体積比61%減^※

※LESH16-50/LESH-50との比較
※R/Lタイプの場合。

・モータをボディに内蔵

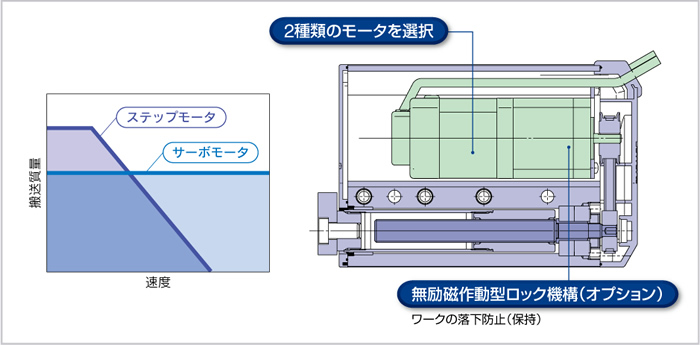

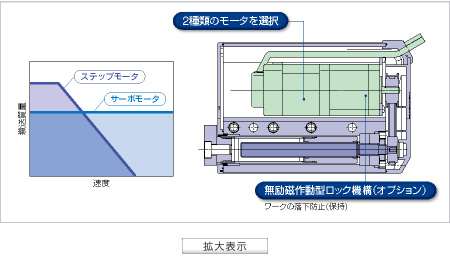

2種類のモータを選択可能

詳細を表示

ステップモータ(サーボDC24V)
低速時の高負荷搬送・押当て動作に優れています。
サーボモータ(サーボDC24V)
高速安定性・静音性に優れています。

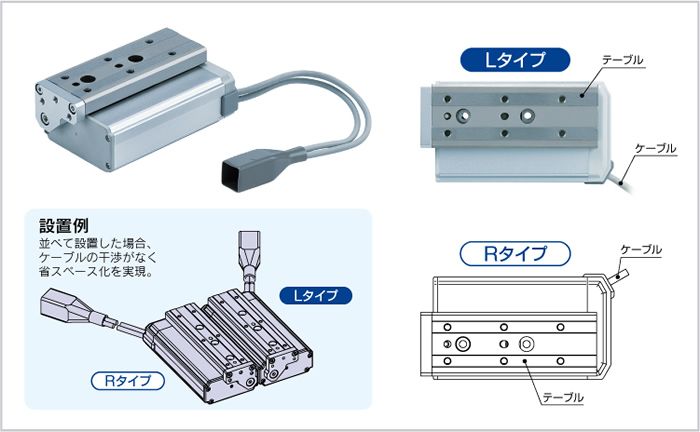

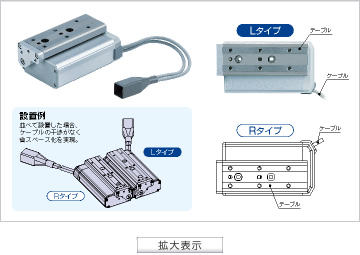

対称形(Lタイプ)

テーブルおよびケーブルの位置が標準タイプ(Rタイプ)と反対になり設計の幅が広がります

詳細を表示

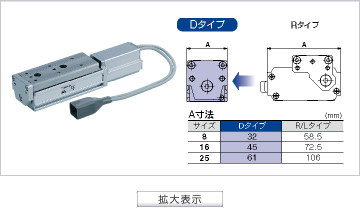

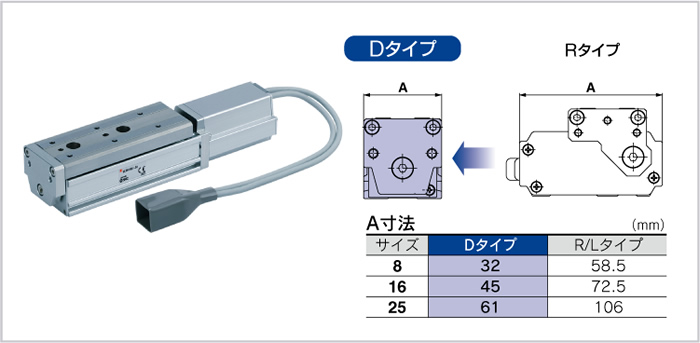

モータストレート形(Dタイプ)

寸法幅を短縮、MAX.45%減

　

詳細を表示

|用途例

コンベア上のパレットの位置決めとして

ピックアンドプレスのZ軸として

|取付方法

通し穴取付(R/L/Dタイプ)

サイドホルダ取付(Dタイプ)

ボディタップ取付(R/L/Dタイプ)
