電動アクチュエータ
» ロッドタイプLEY/LEYGシリーズ-製品特長
![ロッドタイプLEY⁄LEYG Series](/assets/products/pickup/ja-jp/electric_actuator/rod/mainimg_rod.jpg)
|

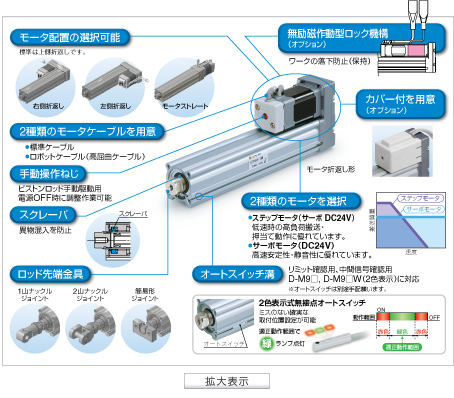

ロッドタイプ LEY Series / サイズ:16,25,32
![詳細を表示](/assets/products/pickup/ja-jp/electric_actuator/rod/ley01.jpg)
中間位置決め制御
および押当て制御可能
ボールねじ採用で高精度
・速度制御・位置決め:最大64点
・ロングストローク対応:
MAX.500mm(LEY32)
・押当て制御の切替可能
ワーク等にロッドを押し当てた状態での
保持が可能
・オートスイッチ取付可能
|

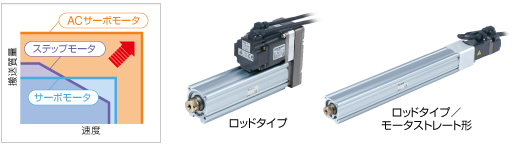

ロッドタイプ LEY Series / サイズ:25,32
![LEY Series](/assets/products/pickup/ja-jp/electric_actuator/rod/ley04.jpg)
・高出力モータ(100W/200W)
・高速運搬能力向上
・高加速度対応(5,000mm/s2)
・パルス入力タイプ
・アブソリュートエンコーダ搭載
(LECSB/C/S仕様)

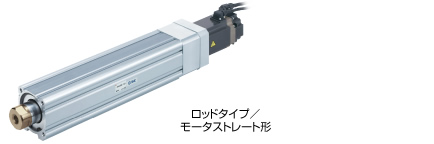

大口径/サイズ63を追加!
![LEY Series](/assets/products/pickup/ja-jp/electric_actuator/rod/ley100.jpg)
・可搬質量 水平80Kg / 垂直72Kg
・高出力モータ:400W
・最大速度:1,000mm/s ※500ストローク時
・最大押当て推力:1,910(N)

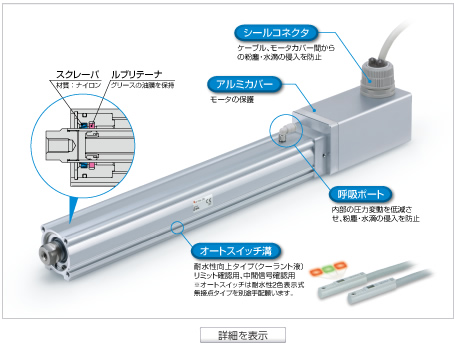

・耐塵・防滴仕様(IP65)
|

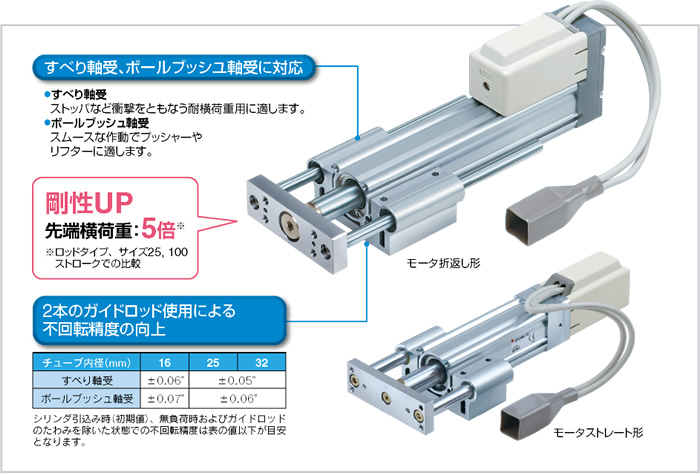

ガイド付ロッドタイプ LEYG Series / サイズ:16,25,32
![詳細を表示](/assets/products/pickup/ja-jp/electric_actuator/rod/ley05.jpg)
ガイドロッドをコンパクトに一体化
耐横荷重・高精度回り止めを実現
・剛性UP 先端横荷重:5倍
※ロッドタイプ、サイズ25、100ストロークでの比較
・すべり軸受、ボールブッシュ軸受に対応
・モーメント荷重、ストッパ(すべり軸受)に対応
・2本のガイドロッド使用による不回転精度の向上
|

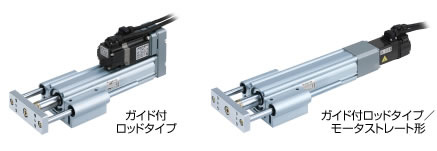

ガイド付ロッドタイプ LEYG Series / サイズ:25,32
![LEYG Series](/assets/products/pickup/ja-jp/electric_actuator/rod/leyg01.jpg)
![](/assets/products/pickup/ja-jp/electric_actuator/rod/ley-x5.jpg)

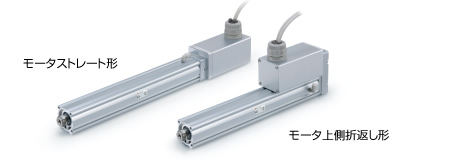

LEY-X5 / サイズ:25,32
![](/assets/products/pickup/ja-jp/electric_actuator/rod/ley-x5-2.jpg)

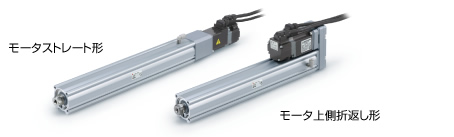

LEY-X5 / サイズ:25,32
![](/assets/products/pickup/ja-jp/electric_actuator/rod/ley63d.jpg)

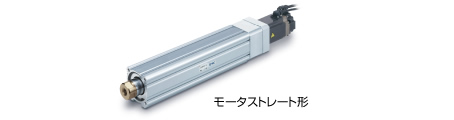

LEY63D□□-□P / サイズ:63

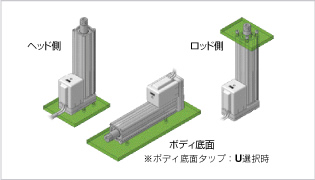

|取付バリエーション
直接取付
![](/assets/products/pickup/ja-jp/electric_actuator/rod/vari01.jpg)

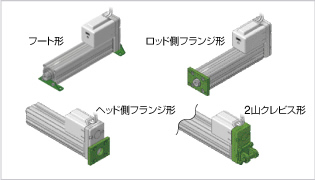

支持金具取付
![](/assets/products/pickup/ja-jp/electric_actuator/rod/vari02.jpg)
|用途例
リフター
![](/assets/products/pickup/ja-jp/electric_actuator/rod/use01.jpg)
押し当て
![](/assets/products/pickup/ja-jp/electric_actuator/rod/use02.jpg)
払い出し
![](/assets/products/pickup/ja-jp/electric_actuator/rod/use03.jpg)
圧入
![](/assets/products/pickup/ja-jp/electric_actuator/rod/use04.jpg)
ストッパ
![](/assets/products/pickup/ja-jp/electric_actuator/rod/use05.jpg)
揺動
![](/assets/products/pickup/ja-jp/electric_actuator/rod/use06.jpg)
