製品選定ガイドアクチュエータ

エアシリンダ基本特性資料 ロッド先端金具

ロッド先端金具

フローティングジョイント

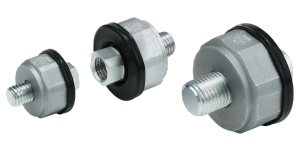

  • ●おねじ、めねじ用／JC（軽量タイプ）

    エアシリンダJCMシリーズと組み合わせることでよりコンパクト、軽量化が可能。

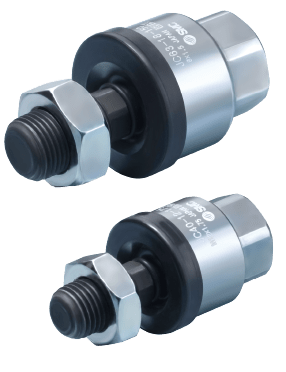

    ●おねじ用／JC（軽量タイプ）

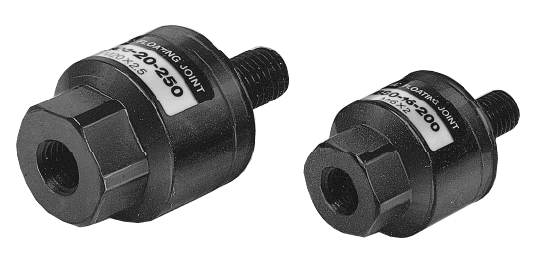

    ●おねじ用／JA

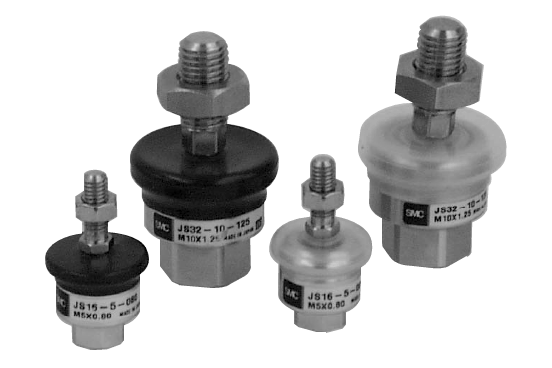

    ●おねじ用／JS（ステンレス）

    • SUS304（外観部）　
    • ダストカバー フッ素ゴム／シリコンゴム
  • ねじ径 チューブ内径※ JC JA JS JT
    M3×0.5 6 ― ● ― ―
    M4×0.7 10 ― ● ● ―
    M5×0.8 10,15,16 ― ● ● ―
    M6×1 15,16 ― ● ― ―
    M8×1 20 ― ● ― ―
    M8×1.25 ● ● ● ●
    M10×1 32 ― ● ― ―
    M10×1.25 25,32 ● ● ● ●
    M10×1.5 25 ― ● ― ―
    M12×1.25 32,40 ― ● ― ―
    M12×1.5 40 ― ● ― ―
    M12×1.75 32,40 ― ● ― ―
    M14×1.5 40 ● ● ● ●
    M16×1.5 50 ― ● ― ―
    M16×2 50,63 ― ● ― ―
    M18×1.5 ● ● ● ―
    M20×2.5 80 ― ● ― ―
    M22×1.5 ― ● ― ―
    M24×3 100 ― ● ― ―
    M26×1.5 ― ● ― ―
    M27×1.5 ― ● ― ―
    M27×2 125 ― ● ― ―
    M30×1.5 125,140 ― ● ― ―
    M33×2 160 ― ● ― ―
    M36×1.5 160 ― ● ― ―

    ※適用シリンダのチューブ内径の目安です。機種によりロッド先端ねじ径は異なります。

  • ●めねじ用（薄形シリンダ用）／JB

  • ねじ径 チューブ内径※
    M3×0.5 12
    M4×0.7 16
    M5×0.8 20
    M6×1 25
    M8×1.25 32,40
    M10×1.5 50,63
    M16×2 80
    M20×2.5 100
    M22×2.5 125,140
    M24×3 160

    ※適用シリンダのチューブ内径の目安です。機種によりロッド先端ねじ径は異なります。

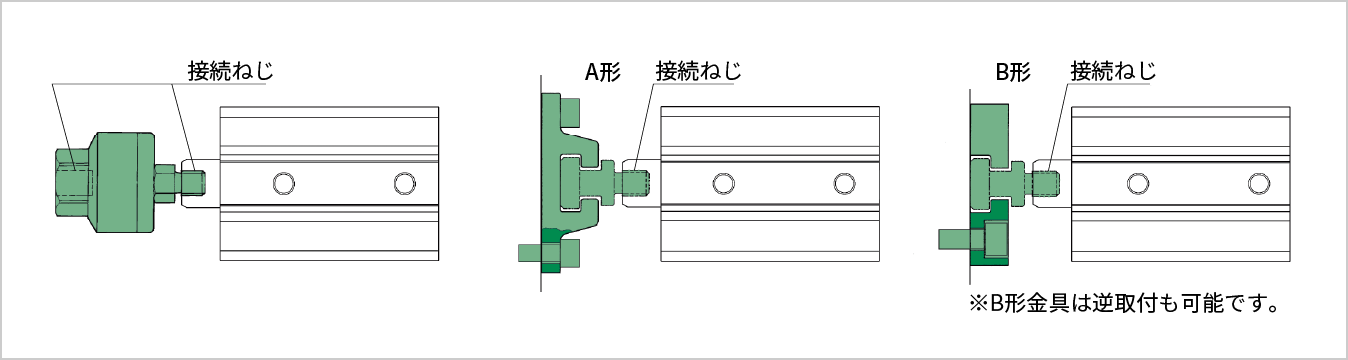

  • ●簡易ジョイント（薄形シリンダ用）

ナックルジョイント

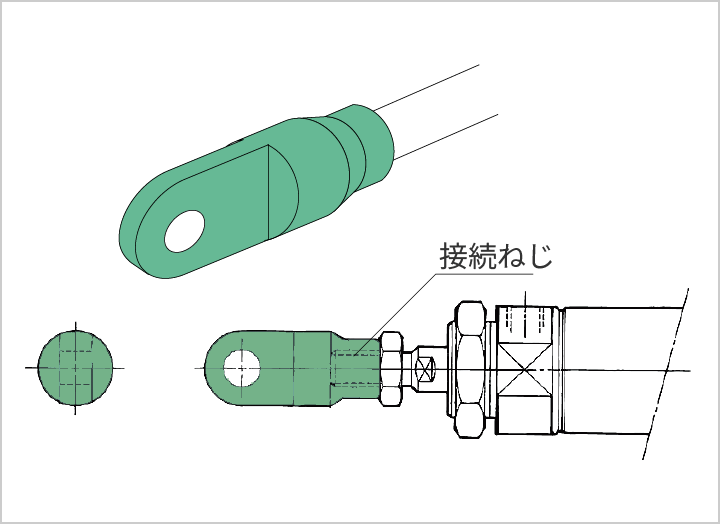

  • ●一山

    ●二山

  • ねじ径 チューブ内径※ 適用ピン径 ø※
    M3×0.5 6 ―
    M4×0.7 10 3.3
    M5×0.8 10,15,16 5
    M6×1 15,16 ―
    M8×1.25 20 8
    M10×1.25 25,32 10
    M14×1.5 40 10
    M18×1.5 50,63 14
    M22×1.5 80 18
    M26×1.5 100 22
    M30×1.5 125,140 25,28
    M36×1.5 160 32
    M40×1.5 180 40
    M45×1.5 200 40
    M56×2 250 50
    M64×2 300 63

    ※適用シリンダのチューブ内径の目安です。機種によりロッド先端ねじ径および適用ピン径は異なります。
