製品選定ガイドアクチュエータ

ロッドレス:マグネット式・メカジョイント式

シリーズ名をクリックすると詳細ページが表示されます。

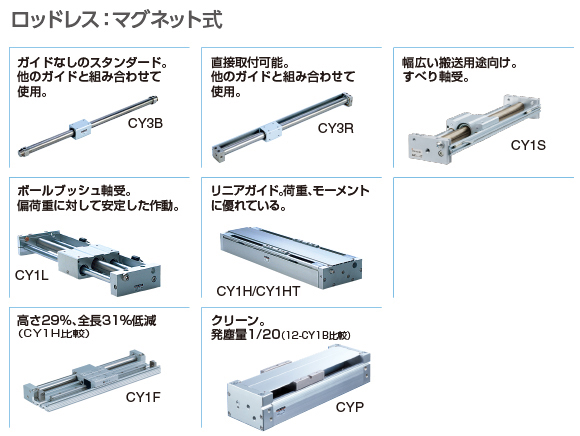

マグネット式

マグネット式
型式 チューブ内径(mm)チューブ
内径(mm)
CY3B 6,10,15,20,25,32,40,50,63
CY3R 6,10,15,20,25,32,40,50,63
CY3B-Z 6,10,15,20,25,32,40,50,63
CY1S 6,10,15,20,25,32,40
CY1L 6,10,15,20,25,32,40
CY1H 10,15,20,25
CY1HT 25,32
CY1F 10,15,25
CYP 15,32

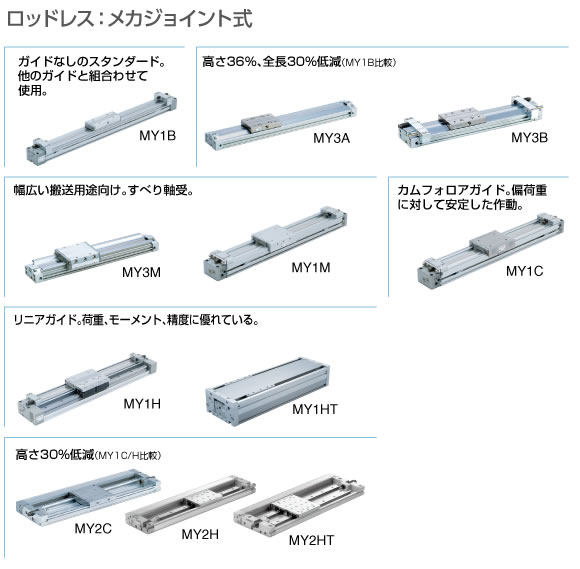

メカジョイント式

メカジョイント式
MY1B 10,16,20,25,32,40,50,63,80,100
MY3A 16,20,25,32,40,50,63
MY3B 16,20,25,32,40,50,63
MY3M 16,25,40,63
MY1M 16,20,25,32,40,50,63
MY1C 16,20,25,32,40,50,63
MY1H 10,16,20,25,32,40
MY1HT 50,63
MY2C 16,25,40
MY2H 16,25,40
MY2HT 16,25,40

チューブ内径
(mm)

チューブ
内径
(mm)

最大ストローク(mm)※1
ロッドレス
マグネット式※2 メカジョイント式※3
6 300 -
10 500 3000
15/16 1000
20 1500 5000
25 3000
32
40 3000
50 5000
63
80 -
100 -

※1 機種により最大ストロークは異なります。
※2 マグネット式の最大ストロークは、CY3Bの場合を示す。
※3 メガジョイント式の最大ストロークは、MY1Bの場合を示す。
