|仕様
| イオナイザ型式 | IZN10E-□（NPN仕様） | IZN10E-□P（NPN仕様） | |
|---|---|---|---|
| イオン発生方式 | コロナ放電式 | ||
| 電圧印加方式 | 高周波AC方式 | ||
| 印加電圧注1） | 2.5kVAC | ||
| オフセット電圧 イオンバランス注2） |
省エネノズル | ±10V | |
| 大流量ノズル | ±15V | ||
| エアパージ | 使用流体 | 空気（清浄乾燥空気） | |
| 使用圧力注3）注4） | 0.05MPa～0.7MPa | ||
| 接続チューブ径 | φ6・φ1/4インチ | ||
| 電源電圧 | DC24V±10％ | ||
| 消費電流 | 80mA以下 | ||
| 入力信号 | 放電停止信号 | 0Vと接続 電圧範囲：DC5V以下 消費電流：5mA以下 |
＋24Vと接続 電圧範囲：DC19V～電源電圧 消費電流：5mA以下 |
| リセット信号 | |||
| 外部スイッチ信号1 | |||
| 外部スイッチ信号2 | |||
| 出力信号 | 放電信号 | 最大負荷電流：40mA 残留電圧：1V以下（負荷電流40mA時） 最大印加電圧：DC26.4V |
最大負荷電流：40mA 残留電圧：1V以下（負荷電流40mA時） |
| 異常信号 | |||
| メンテナンス信号 | |||
| 有効除電範囲 | 20～500mm | ||
| 周囲温度（使用時・保存時） | 0～55℃ | ||
| 周囲湿度（使用時・保存時） | 35～65％RH（結露なきこと） | ||
| 材質 | 筐体 | ABS・ステンレス | |
| ノズル | ステンレス | ||
| エミッタ | タングステン | ||
| 耐衝撃 | 100m/s2 | ||
| 本体重量 | 省エネノズル | 70g | |
| 大流量ノズル | 70g | ||
| 配管用めねじ | 75g | ||
| ブラケット質量 | L型ブラケット | 30g | |
| 首振りブラケット | 40g | ||
| DINレール取付ブラケット（単体） | 40g | ||
| 適合規格／指令 | CE UL, CSA RoHS | ||
注1）1000MΩ、5pFプローブにおける測定値
注2）米国ANSI規格（ANSI/ESD、STM3.1-2006）に定められている帯電プレート（寸法：150×150mm、静電容量：20pF）を対象とし、帯電プレートと
イオナイザ間の距離100mm、エアパージ0.3MPa（省エネノズル）／0.1MPa（大流量ノズル）における測定値。
注3）エアパージなしでは除電できません。ノズル内部のオゾン濃度が上昇し、本製品や周囲機器に悪影響を与える可能性があるため、
イオン発生中は必ずエアパージをしてください。
注4）本製品の動作中、一時的にエアパージを停止する場合は、ノズル内部のオゾン濃度上昇を避けるため、放電停止信号入力をOFFにして放電を
停止してください。
注5）IZN10E-11（配管用めねじ）使用時は、カタログの注意事項をご参照ください。
|外形寸法図

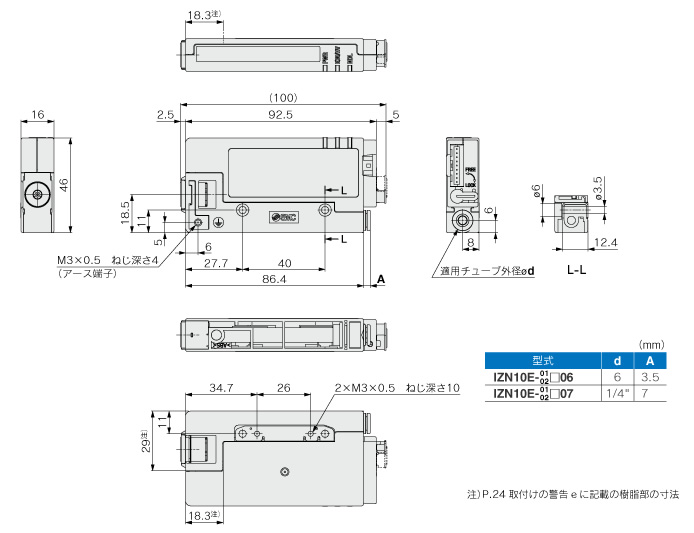

省エネノズル／IZN10E-01□（06,07） 大流量ノズル／IZN10E-02□（06,07）

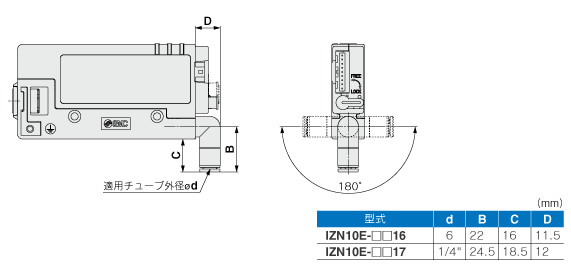

ワンタッチ管継手エルボ／ IZN10E-□□（16,17）

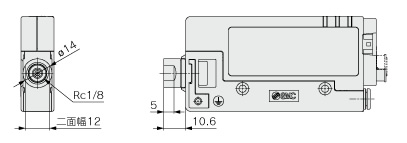

配管用めねじ（Rc1/8）／ IZN10E-11□□
