プロセスガス用機器

ダイヤフラムバルブ　一般ガス用 AK

    ・配管接続にRc, R, NPTをシリーズ化
    ・半導体から一般産業用途まで使用可能なスタンダードモデル
    ・精密洗浄を実施
    ・アクチュエータの高さを低くして、製品の小型、軽量化を実現（AK3542, 4542）
    ・操作ポートM5ねじ（AK3542, 4542）
    ・ハンドル構造の改良により、製品の小型、軽量化を実現（AK3652, 4652）
    ・ツマミ付丸ハンドルの採用により操作性、視認性がアップ（AK3652, 4652）
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
  • ダイヤフラムバルブ　一般ガス用 AK
    取扱説明書
    シリーズ タイプ 検索結果を表示
    AKエアオペレートタイプ検索結果を表示
    AKマニュアルタイプ検索結果を表示
安全上のご注意　プロセスガス用機器/共通注意事項　バリエーション
推奨機種　技術資料/用語解説　特定開発品情報　グリーン対応（RoHS）
シリーズタイプボディ材質配管接続配管サイズ
AKエアオペレートタイプSUS316コンプレッション継手
Rc, R, NPT		1/4''，3/8''
AKマニュアルタイプSUS316コンプレッション継手
Rc, R, NPT		1/4''，3/8''

製品特長

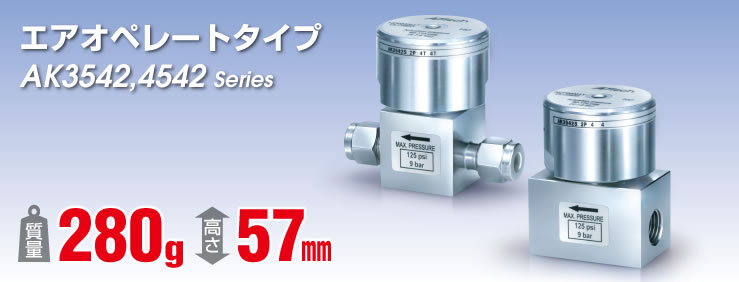

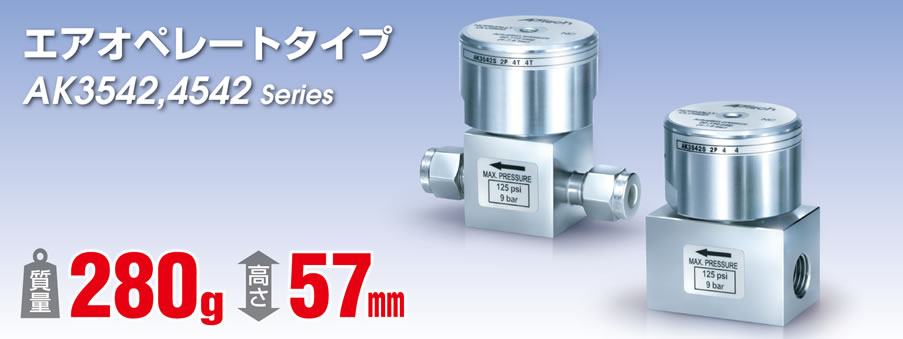

■エアオペレートタイプ／AK3542,4542 Series

・アクチュエータの高さを低くして、製品の小型、軽量化を実現
・操作ポートM5ねじ

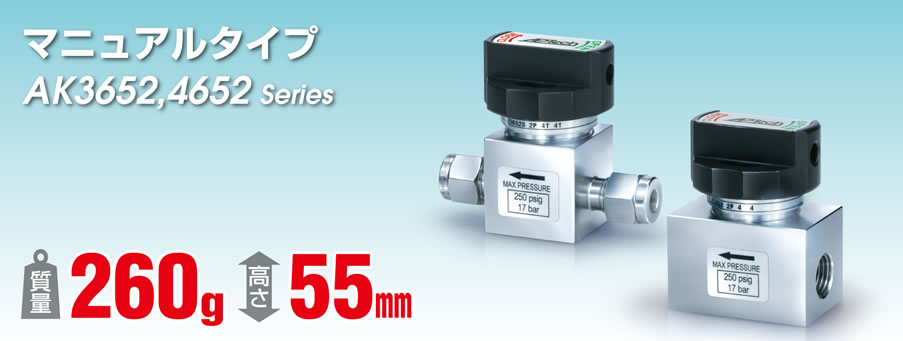

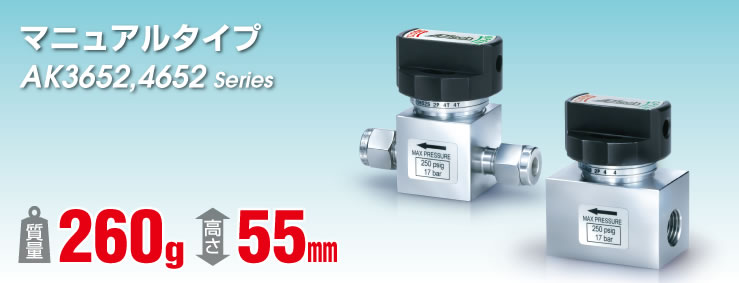

■マニュアルタイプ／AK3652,4652 Series

・ハンドル構造の改良により、製品の小型、軽量化を実現

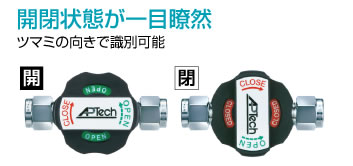

・ツマミ付丸ハンドルの採用により操作性、視認性がアップ

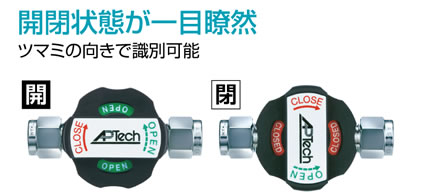

　指にフィットしやすい丸ハンドルに“ツマミ”を設けた
　デザイン。
　ツマミ、丸ハンドルどちらからも開閉操作が可能。

■ボディ材質

SUS316を使用。
内部には不動態化処理を実施。

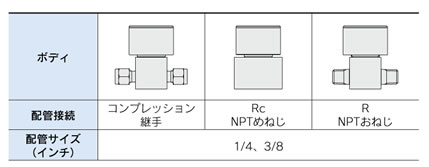

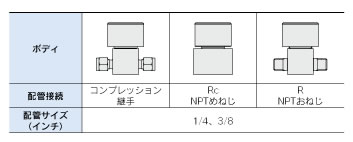

■配管サイズバリエーション

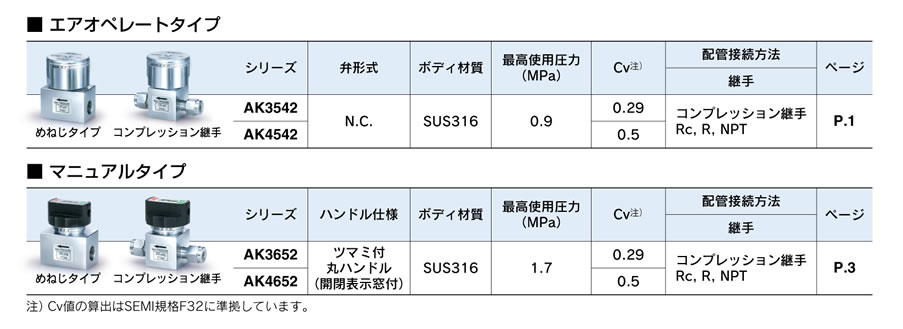

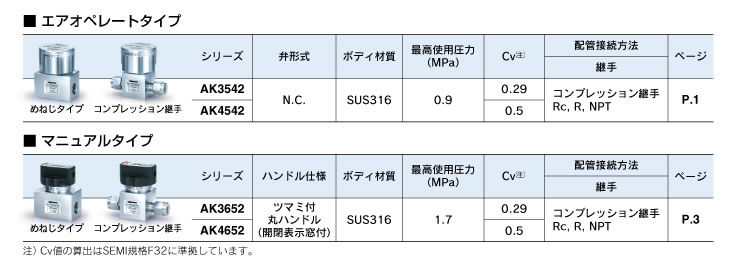

■バリエーション
