新製品情報:エアシリンダ ø125, ø140, ø160, ø180, ø200, ø250 CS2 Series
新製品情報
エアシリンダ ø125, ø140, ø160, ø180, ø200, ø250, ø320 CS2 Series
![](/assets/newproducts/ja-jp/images/prod/cs2-cds2-r.jpg)
![](/assets/newproducts/ja-jp/images/mark/rohs.jpg)
2022/4
- 標準形(片ロッド、両ロッド)にø320を追加[New]
- ロングストローク(ø180~ø320)を追加[New]
- 軽量:質量 最大65%削減(39.1kg → 13.4kg)
- 高剛性:許容横荷重 最大900N
- 作業性向上:配管ポートを軸方向に集約し、配管の自由度を向上。
(軸方向集約配管形)
製品特長

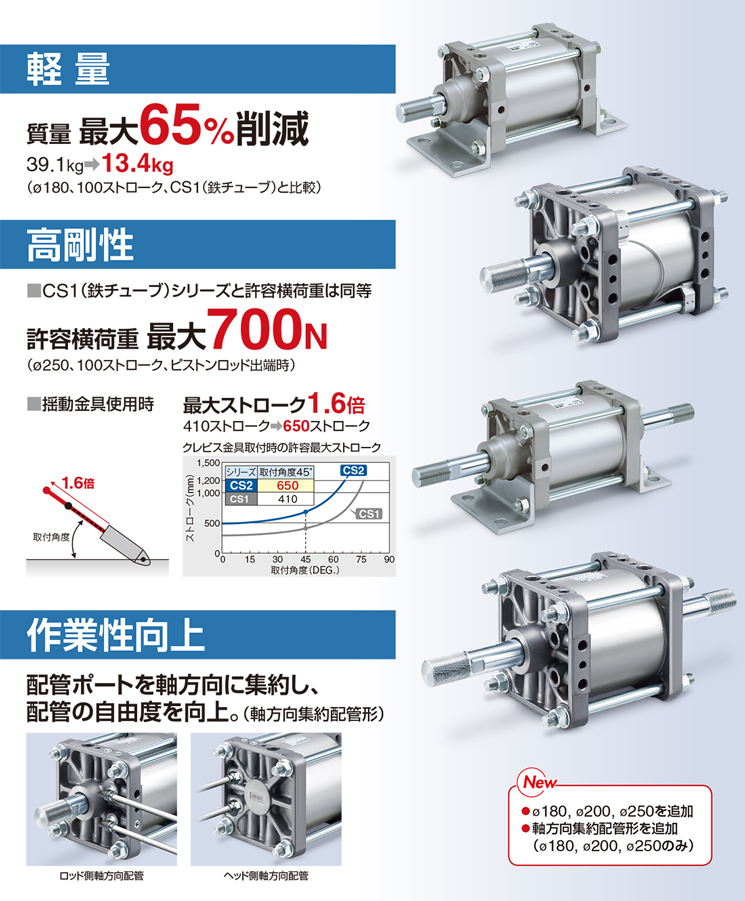

軽量・高剛性・作業性向上
![](/assets/newproducts/ja-jp/cs2/images/01-r.jpg)

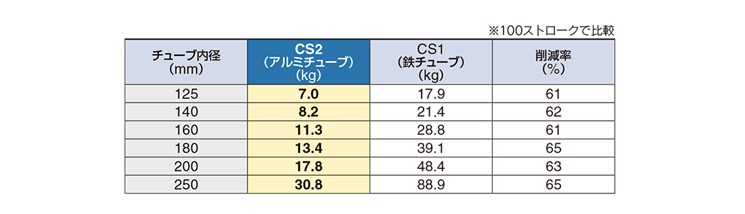

軽量
カバー素材を変更により軽量化を実現
![](/assets/newproducts/ja-jp/cs2/images/02-r.jpg)
高剛性

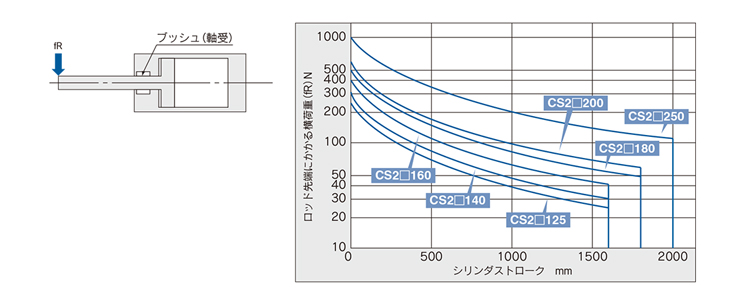

許容横荷重 最大900N(ø320、100 ストローク、ピストンロッド出端時)
![](/assets/newproducts/ja-jp/cs2/images/03.jpg)
配管とクッションバルブを同一面配置により作業性向上
CS1シリーズと取付互換
・シリンダ取付寸法互換
・ロッド先端ねじサイズ互換
CS1 シリーズと同等な横荷重
![](/assets/newproducts/ja-jp/cs2/images/04-r.jpg)
エアクッション+ダンパクッション併用構造
ダンパクッションによりストロークエンドでのピストン停止時の金属音が軽減されます。(ø180, ø200, ø250, ø320 のみ)
ø125〜ø320 までオートスイッチ取付可能
![](/assets/newproducts/ja-jp/cs2/images/05.jpg)
スムースシリンダ CS2Y Series(ø125〜ø160 のみ)
・最低作動圧力0.005MPa
・5mm/s でも安定した低速作動を実現
![](/assets/newproducts/ja-jp/cs2/images/06.jpg)
詳細はこちら
軸方向集約配管形(ø180, ø200, ø250 のみ)
配管自由度が向上、配管工数の削減
・配管ポートをヘッド側カバー、またはロッド側カバーの軸方向上に配置。
・ロングストローク時、片側で速度調整が可能。さらに配管の取り回しが解消(作業性向上)。
![](/assets/newproducts/ja-jp/cs2/images/07.jpg)

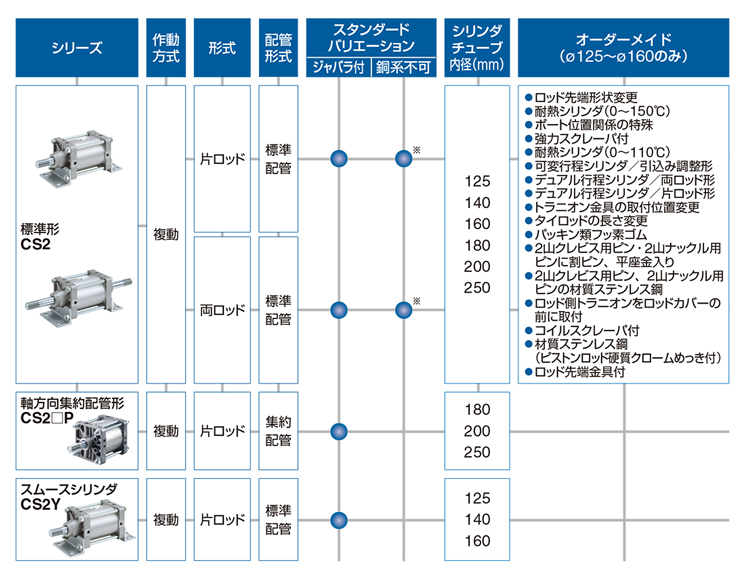

シリーズバリエーション
![](/assets/newproducts/ja-jp/cs2/images/08-r.jpg)
