2D ⁄ 3D CAD数据库

SMC 2D/3D CAD数据库收录了SMC主要产品的2D/3D CAD文件，甚至包含新产品和准标准品的信息，您可免费在线浏览或下载DVD-ROM版离线数据包。

|SMC 2D/3D CAD数据库的简介

为了满足用户多种多样的使用需求，SMC 2D/3D CAD数据库推出了以下新功能。

·气缸中间行程的作图功能
·配管连接螺纹部可切换大径/小径
·可跳过中间文件直接输出常用CAD软件的文件格式

输出文件为常用的3D CAD文件格式及DXF格式文件的2D文件。SMC 2D/3D CAD数据库采用的是CADENAS公司的PART solution及PART community。

■SMC 2D/3D CAD数据的特点 ⇒ 说明页面

|WEB版SMC 2D/3D CAD数据库的使用方法

您可通过不同途径访问WEB版2D/3D CAD数据库。

1.使用SMC new CAD SYSTEM(CADENAS)访问

通过对新系统SMC new CAD SYSTEM(CADENAS)的开发，用户在进行型号选择时的响应速度较之前有了大幅提升。

・使用方法 ⇒ 基本操作

2.从电子样本界面访问

·电子样本（起始界面） ⇒ 打开
·操作示例 ⇒ SMC综合样本的使用方法

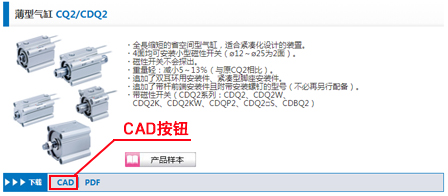

打开电子样本页面（起始界面），点击下载处的“3DCAD”按钮（仅CADENAS收录的系列有该按钮）

3.通过连接地址一览表访问

电机连接地址一览表内的地址即可打开PARTcommunity（CADENAS）内的产品系列界面。
您可仅将所需的产品地址汇总编辑成Excel表等，形成一个自己的数据库。

·连接地址一览表（起始界面） ⇒ Excel文件
·操作示例 ⇒ 连接地址的使用方法
