用語解説・Q＆A |
|
Q1､シリンダストローク表の横線について
<< Return to
CAD System <INDEXに戻る
用語一覧集 (用語一覧集は常時､追加･更新を行ないます)
用語(アルファベット順)
|
解 説 |
|
DATE |
ファイルが作成(設計変更の場合は､更新)された年､月､日を記述しています｡ |
|
DOS |
M/CADAMヘ直接出力可能なDMNDOSデータとなります｡ |
|
DOSデータの原点座標 |
DOSデータの場合､データ枠右下隅が原点座標(0､0)となります｡ |
|
DXFデータの原点座標 |
DXFデータの場合､データ枠左下隅が原点座標(0､0)となります｡ |
|
MC |
シリンダ本体のマグネットセンタ(磁気の最高感度)位置を示します｡ シリンダにオートスイッチを組み合わせる場合､ オートスイッチのPIVOT点を基準として､シリンダのMC位置に貼り付けます｡ |
|
PIVOT |
子図と子図を組み合わせる場合の基準点となります｡ (例:
#1と#2を組み合わせる場合などに使用) |
|
POINT |
マニホールドなどにバルブ単体を貼り合わせる場合､PIVOTが1点では表示できないため POINTという名称を連数に応じて表示しています｡ |
|
SL |
SL(ストレッチ)ラインは､シリンダのストローク変更を行なう場合に使用します｡ ストレッチラインがあるデータの場合､ストローク表に合わせた全長寸法表がありますので､ ストレッチラインを基準に全長･ストロークなどを伸ばしてください｡ 子図がブロック(グループ)化されている場合には､分解(要素展開､グループ化解除) 操作を行なう必要があります｡ |
|
TITLE |
主に製品シリーズ名(または､製品名称)が記載されています｡ |
<< Return to
CAD System <INDEXに戻る
Q1､シリンダストローク表の横線について
A1､ストローク表に記述された横線は､CADデータ上での組み合わせができないということで
横線が記述されています｡(2個のオートスイッチが干渉するため)
製品(品番)的に対応できない､という理由ではありません｡

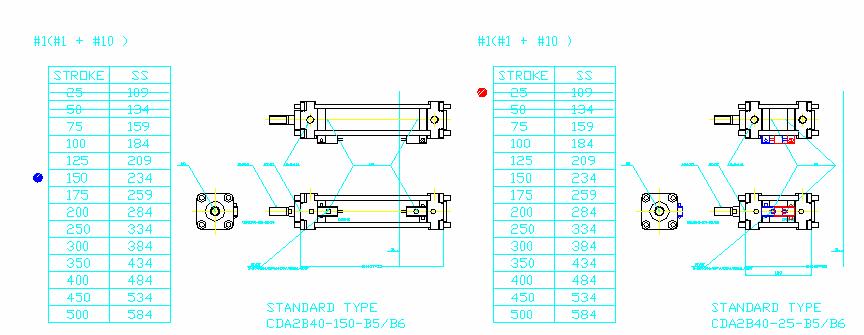

以下は､オートスイッチ位置をそのままにストロークを短くした場合のデータです｡

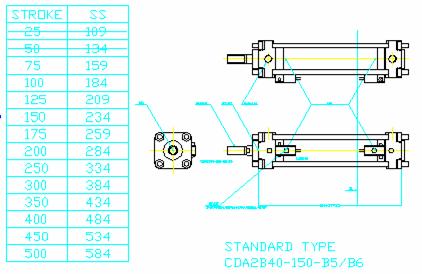

図1､提供時のストロークデータ
図2､ストロークを変更したデータ(ST=25mm)
(オートスイッチは､干渉を表現するために色を変更しています)
